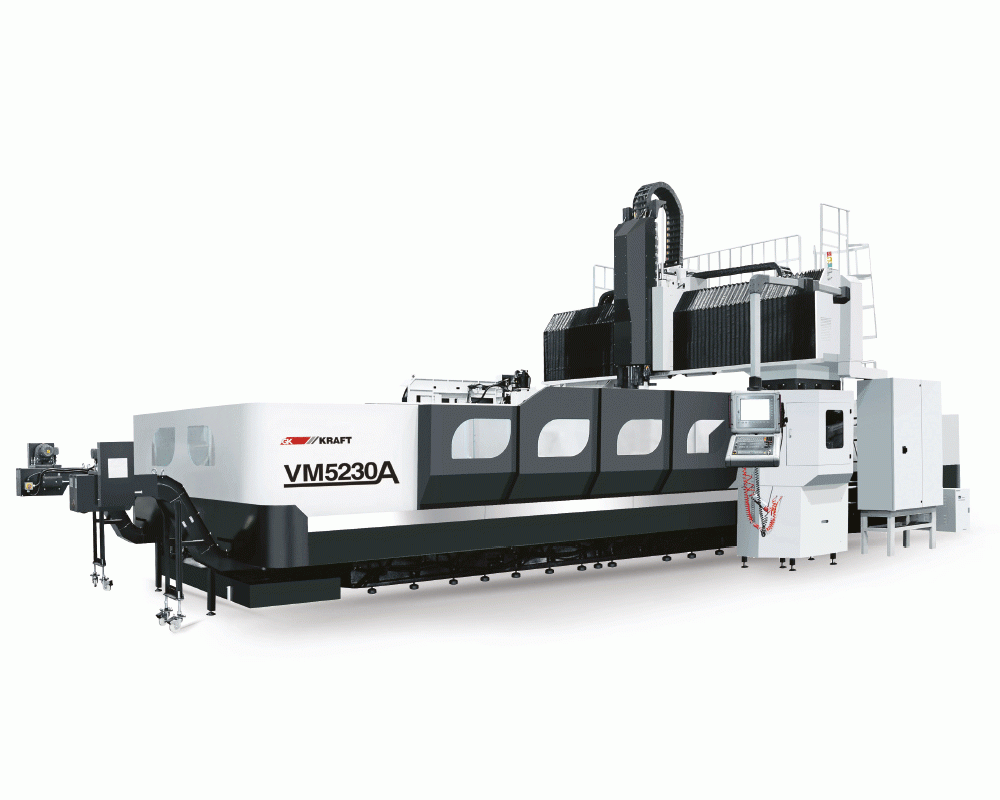

Z eksen kızak yapısı ile ağır hizmet işlerde rijitlik sağlayan büyük boy temas yüzeyi titreşim azaltma etkisi ile takım kullanım ömrünü uzatır. Arka kısımda basamak ve makinanın bakımı için gerekli diğer güvenlik araç ve gereçleri. Dikişsiz çelik borular temiz, verimli ve hızlı yağ dolaşımı sağlar. İş mili gövdesi çift aşamalı makaralı lineer kızaklarla (THKJapan / Rexroth Germany) desteklenmiştir. Hassaslık ve rijitliğin geliştirilmesini sağlamak için kirişlerin üzerine ilave edilmiştir. Sağlamlık ve rijitlik sağlayan genişletilmiş sütun ve kiriş. ZF/BF standart dişli kızak, iş mili torku 662 Nm’ye kadar ulaşabilir. 4 linear kızaklar (THK Japon / Rexroth Almanya) dengeyi destekleyici, yükleme kapasitesini geliştiren ve işlem titreşimini azaltıcı görev üstlenirler. VM25 ve VM30 köprülü tip işlem merkezlerinde standart olarak yüksek hassasiyet ve rijitlik sağlama açısından tüm döküm parçalar özel ısı odalarında normalize edilmektedir. Tüm lineer yataklar Rexroth marka masuralı tip olup, iş milleri BF/ZF şanzımanlı direct drive spindıl yapısına sahiptir. Talaş konveyörleri Keyarrow marka olup, tıkanma yapmaması açısından paletli tiptir. X ekseninde 4 yollu masuralı lineer yatak yapısı bulunmaktadır.
TEKNİK ÖZELLİKLER | > | UNIT | VM3225A | VM4225A | VM5225A | VM3230A | VM4230A | VM5230A |
Kontrol ünitesi | FANUC Oİ MF | |||||||
X eksen turu | mm | 3200 | 4200 | 5100 | 3200 | 4200 | 5100 | |
Y eksen turu | mm | 3000 | 3000 | 3000 | 3400 | 3400 | 3400 | |
Z eksen turu | mm | 1000(1300-1500 ops.) | 1000 (1300-1500 ops.) | 1000 (1300-1500 ops.) | 1000 (1300-1500 ops.) | 1000 (1300-1500 ops.) | 1000 (1300-1500 ops.) | |
Mil burnu ile tabla arası mesafe | mm | 235-1235 | 235-1235 | 235-1235 | 235-1235 | 235-1235 | 235-1235 | |
Kolonlar arası mesafe | mm | 2550 | 2550 | 2550 | 3050 | 3050 | 3050 | |
Tabla ebadı | mm | 3350 x 2200 | 4350 x 2200 | 5350 x 2200 | 3350 x 2500 | 4350 x 2500 | 5350 x 2500 | |
Max. tabla yükü | kg | 1500 | 1800 | 2100 | 1500 | 1800 | 2100 | |
T kanal ebatları | mm | 28 x 250 x 13 | 28 x 250 x 17 | 28 x 250 x 21 | 28 x 250 x 13 | 28 x 250 x 17 | 28 x 250 x 21 | |
İş mili tipi | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | ||
Max. iş mili hızı | rpm | 6000 Direct drive | 6000 Direct drive | 6000 Direct drive | 6000 Direct drive | 6000 Direct drive | 6000 Direct drive | |
İş mili motor gücü | kw | 22/54 | 22/54 | 22/54 | 22/54 | 22/54 | 22/54 | |
İş mili torku | N.m | 689/1692 | 689/1692 | 689/1692 | 689/1692 | 689/1692 | 689/1692 | |
X/Y/Z ekseni seri besleme | mm/min | 15/15/12 | 12/15/12 | 12/15/12 | 15/12/12 | 12/12/12 | 12/12/12 | |
X/Y/Z ekseni kesme hızı | mm/min | 1 - 8000 | 1 - 8000 | 1 - 8000 | 1 - 8000 | 1 - 8000 | 1 - 8000 | |
Takım kapasitesi | Adet/pcs | 32 | 32 | 32 | 32 | 32 | 32 | |
Takım çapı | Ø | 110/225 | 110/225 | 110/225 | 110/225 | 110/225 | 110/225 | |
Takım uzunluğu | mm | 350 | 350 | 350 | 350 | 350 | 350 | |
Takım ağırlığı | kg | 20 | 20 | 20 | 20 | 20 | 20 | |
Tam tur pozisyonlama hassasiyeti | mm | P0.025 | P0.030 | P0.040 | P0.025 | P0.030 | P0.040 | |
Tekrarlanabilirlik hassasiyeti | mm | Ps0.020 | Ps0.025 | Ps0.030 | Ps0.020 | Ps0.025 | Ps0.030 | |
Hava basıncı | MPa | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | |
Voltaj gereksinimi | AC380V, 50Hz | AC380V, 50Hz | AC380V, 50Hz | AC380V, 50Hz | AC380V, 50Hz | AC380V, 50Hz | ||
Güç gereksinimi | kVA | 60 | 60 | 60 | 60 | 60 | 60 | |
Makine ebadı | mm | 9120x6488x 4833 | 11120 x 6488 x 4833 | 13120 x 6488 x 4833 | 9120 x 6738 x 4833 | 11120 x 6738 x 4833 | 13120 x 6738 x 4833 | |
Takribi ağırlık | kg | 42000 | 47000 | 52000 | 45000 | 50000 | 55000 |
