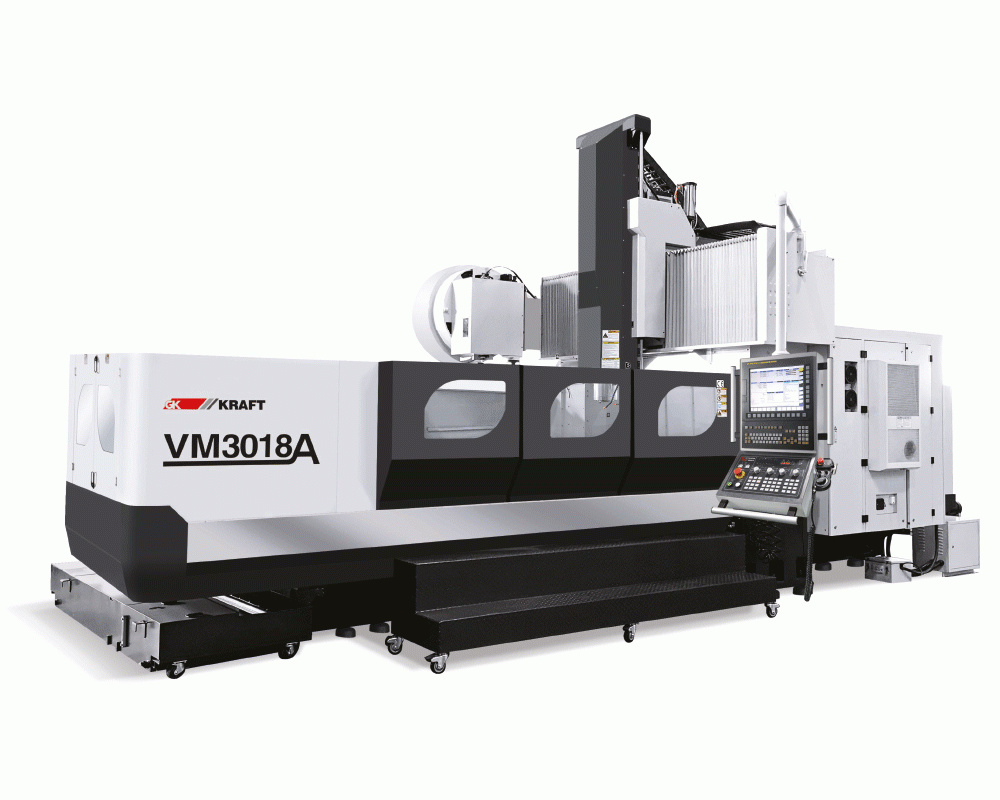

Şanzımanlı tip iş mili 6000 d/dk özelliğine ve yüksek hızlarda çalışma yeteneğine sahip olduğu gibi; ağır hizmet kesimlerde düşük hız ve yüksek torklu çalışma imkanı sağlar. Çift aşamalı linear yatak bulunan Y ekseni, bükülmezlik ve pozisyon doğruluğunu büyük ölçüde geliştirmektedir. Y, Z eksenleri doğrudan servo motor hareketlidir, senkron kayışı ile dizayn edilen X ekseni ve harici enkoder ile en etkili aktarma doğruluğu sağlanır. Hassas iş tablası ile makinanın temel geometrik doğruluğunun uzun ömürlü olmasını sağlamaktadır. X,Y,Z lineer kızak sistemi ile ön gerdirme yapan bilyalı mil sayesinde anında hızlandırma ve yavaşlatma. Kusursuz sağlamlık ve rijitlik sağlamak için yapılan FEM analizlerinden geçen döküm yapısı, düşük kesim vibrasyonu ve makinanın uzun ömürlü olarak hassas ve sabit çalışmasını sağlamaktadır.
TEKNİK ÖZELLİKLER | > | UNIT | VM2000 | VM2018A | VM3018A | VM4018A | |
Kontrol ünitesi | FANUC Oİ MF PLUS | FANUC Oİ MF | FANUC Oİ MF | FANUC Oİ MF | |||
X eksen turu | mm | 2000 | 2300 | 3200 | 4100 | ||
Y eksen turu | mm | 1300 | 2000 | 2000 | 2000 | ||
Z eksen turu | mm | 800 (1000) | 800 (1000) | 800 (1000) | 800 (1000) | ||
Mil burnu ile tabla arası mesafe | mm | 200-1000 | 200-1000 | 200-1000 | 200-1000 | ||
Kolonlar arası mesafe | mm | 1820 | 1820 | 1820 | 1820 | ||
Tabla ebadı | mm | 1650 x 1300 | 2300 x 1600 | 3200 x 1600 | 4100 x 1600 | ||
Max. tabla yükü | kg | 4000 | 8000 | 10000 | 12000 | ||
T kanal ebatları | mm | 22 x 180 x 7 | 22 x 180 x 8 | 22 x 180 x 8 | 22 x 180 x 8 | ||
İş mili tipi | BT50 | BT50 | BT50 | BT50 | |||
Max. iş mili hızı | rpm | 6000 Şanz. Direct drive | 6000 Şanz. Direct drive | 6000 Şanz. Direct drive | 6000 Şanz. Direct drive | ||
İş mili motor gücü | kw | 15/24.2 | 22/54 | 22/54 | 22/54 | ||
İş mili torku | N.m | 286/616 | 689/1692 | 689/1692 | 689/1692 | ||
X/Y/Z ekseni seri besleme | mm/min | 20/20/12 | 20/20/12 | 20/20/12 | 20/20/12 | ||
X/Y/Z ekseni kesme hızı | mm/min | 1 - 10000 | 1 - 10000 | 1 - 10000 | 1 - 10000 | ||
Takım kapasitesi | Adet/pcs | 24 | 24 | 24 | 24 | ||
Takım çapı | Ø | 110/220 | 110/225 | 110/225 | 110/225 | ||
Takım uzunluğu | mm | 350 | 350 | 350 | 350 | ||
Takım ağırlığı | kg | 20 | 20 | 20 | 20 | ||
Tam tur pozisyonlama hassasiyeti | mm | P0.015 | P0.020 | P0.025 | P0.030 | ||
Tekrarlanabilirlik hassasiyeti | mm | Ps0.010 | Ps0.015 | Ps0.020 | Ps0.025 | ||
Hava basıncı | MPa | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | ||
Voltaj gereksinimi | AC380V, 50Hz | AC380V, 50Hz | AC380V, 50Hz | AC380V, 50Hz | |||
Güç gereksinimi | kVA | 40 | 60 | 60 | 60 | ||
Makine ebadı | mm | 6000 x 4800 x 4480 | 7027 x 5535 x 4450 | 8927 x 5535 x 4450 | 60 x 5535 x 4450 | ||
Takribi ağırlık | kg | 18000 | 23000 | 26000 | 29000 |
